serie R4 Gealan verdiept RenoS9000® profiel ( aanslag 62mm )

Serie R4 heeft een aanslag van 62mm en past

direct over een bestaand kozijn van 114x67mm

overzicht series
overzicht series

RenoS9000® is een kozijnsysteem dat speciaal ontwikkeld is, door Kufa Raamsystemen, voor de renovatiemarkt.



Bij dit kozijnsysteem kan het bestaande kozijnkader blijven zitten en wordt het nieuwe kozijn over het bestaande kozijnkader gemonteerd.



Na het monteren van het nieuwe kozijn kan de binnenzijde worden afgewerkt met een speciaal kliksysteem. Het voordeel van dit kliksysteem is dat ook de bestaande binnenafwerking kan blijven zitten.


download folder RenoS9000®
download folder RenoS9000®

Kleurmogelijkheden:

  • 2 basis kleuren
  • houtnerffolie
  • Realwood folie
  • acrylcolor alleen op draaidelen

Profielkenmerken:

  • met binnenafwerking
  • U-frame waarde 1.2 W/m².K
  • met middendichting
  • leverbaar met enkel HVL®

Voordelen RenoS9000®:

Voordelen RenoS9000
Voordelen RenoS9000


Enkele 3d doorsnedes:

Detail met glas
Detail met glas
Detail met raam
Detail met raam

Enkele principedetails:

Zijdetail met glas
Zijdetail met glas
Onderdetail met raam
Onderdetail met raam
Onderdetail met naar buiten draaiend raam
Onderdetail met naar buiten draaiend raam

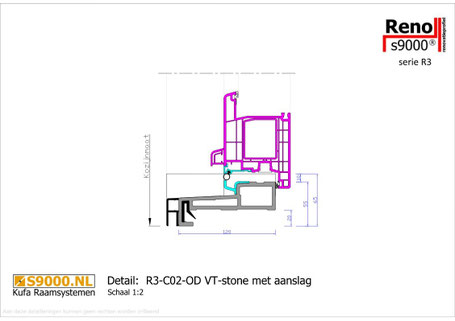

Onderdetail met ISCstone en naar binnen draaiende deur
Onderdetail met ISCstone en naar binnen draaiende deur

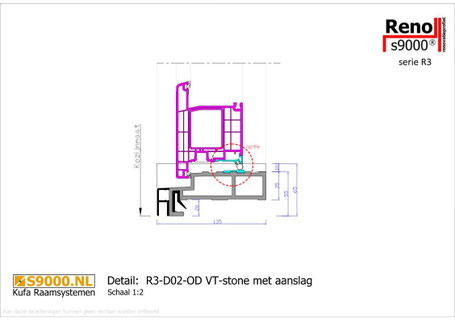

Onderdetail met ISCstone en naar buiten draaiende deur
Onderdetail met ISCstone en naar buiten draaiende deur
Zijdetail met raam
Zijdetail met raam
Tussendorpel/stijl detail met glas
Tussendorpel/stijl detail met glas
Zij- en bovendetail met naar buiten draaiend raam
Zij- en bovendetail met naar buiten draaiend raam
Zij- en bovendetail met naar binnen draaiende deur
Zij- en bovendetail met naar binnen draaiende deur
Zij- en bovendetail met naar buiten draaiende deur
Zij- en bovendetail met naar buiten draaiende deur


Enkele principe aansluitdetails:

Zijdetail met tussenstijl
Zijdetail met tussenstijl
Onderdetail
Onderdetail
Onderdetail met raamdeel
Onderdetail met raamdeel
Bovendetail
Bovendetail
Zijdetail met raamdeel
Zijdetail met raamdeel
Onderdetail (variant 1)
Onderdetail (variant 1)
Onderdetail met raamdeel (variant 1)
Onderdetail met raamdeel (variant 1)
Bovendetail met raamdeel
Bovendetail met raamdeel


Bepalen maatvoering:


Principe kozijnmaat serie R4

Kozijnmaat serie R1

Principe deuropeningen in de breedte serie R4



Deuropening binnen draaiende deur

serie R4

Deuropening buiten draaiende deur

serie R4



Principe koppeling van 2 kozijnen met verschillende hoogtes in de serie R4

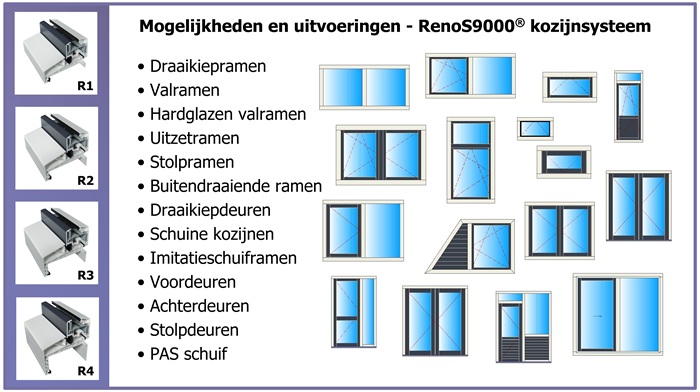

Overzicht met welke soorten mogelijk zijn in het RenoS9000® kozijnsysteem
